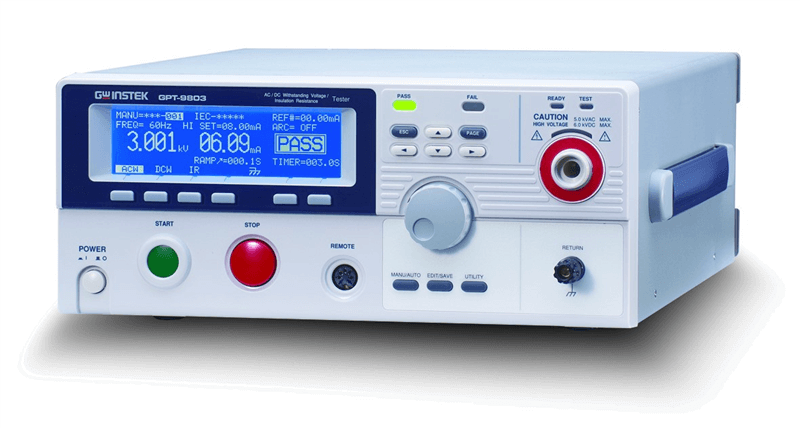

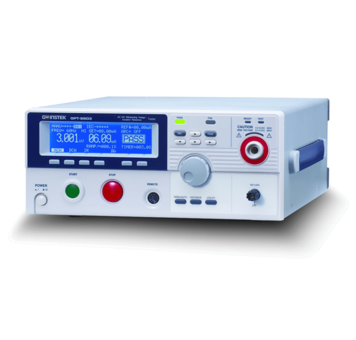

Tester elektrickej bezpečnosti GW Instek GPT-9801

Dostupnosť:	2-3 týždňe
Návod:	CZ
Záruka:	24 mesiacov

Tester elektrickej bezpečnosti GPT-9801 umožňuje test AC napätím 0,1 až 5 kV. Testovací režim manuálny/automatický s možnosťou uloženia až 100 užívateľských testov. Funkcia spínania pomocou priechodu nulou, nastaviteľný čas nábehu, TRMS meranie prúdu. Komunikačné rozhranie RS-232C, USB, I/O, GPIB (voliteľné).

Technické parametre

Test AC napätím 0,1 až 5 kV, max. 40 mA
Rozlíšenie 1 µA pre merací prúd, 2 V pre nastavenie napätia
PWM zosilňovač pre dosiahnutie energetickej účinnosti a spoľahlivého testovania
Funkcia spínania pri prechode nulou
True RMS meranie prúdu
Nastavenie spodného a horného limitu prúdu
Detekcia oblúka
Nastaviteľný čas nábehu (0,1 s až 999,9 s)
Funkcia bezpečnostného blokovania (Interlock)
Režim testovania manuálny/automatický
Modrý bodový LCD displej 240 x 64 bodov

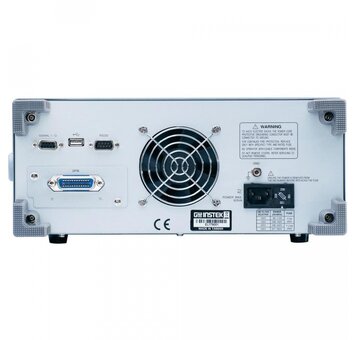

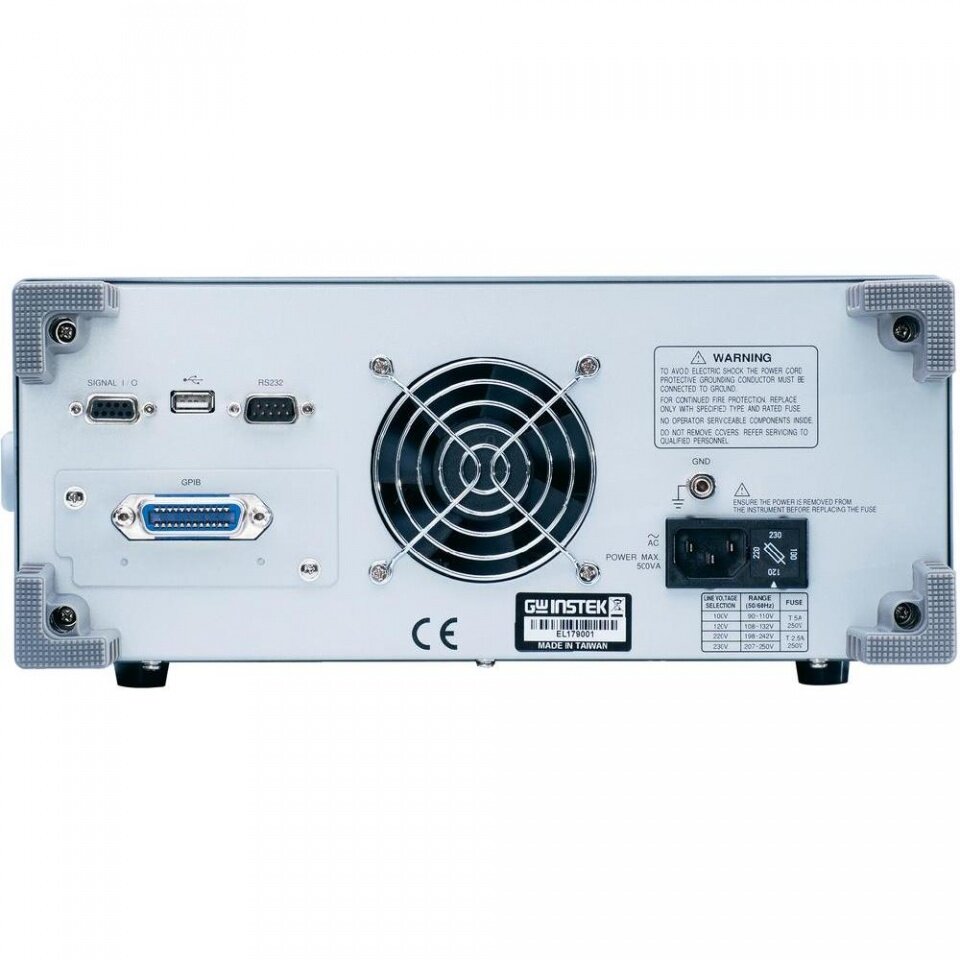

Rozhranie: RS-232, USB, I/O, GPIB (voliteľné)
Rozmery 350 x 150 x 460 mm
Hmotnosť približne 15 kg

Obsah balenia

GW Instek GPT-9801
Napájací kábel
Interlock kľúč
Konektor pre externé ovládanie (štart a stop)
Testovací vodič GHT-114

K testerom elektrickej bezpečnosti ďalej ponúkame konzultácie, návrh, projekt, oživenie, a záručný aj pozáručný servis VN testovacích systémov podľa požiadavky zákazníka.

Plne automatické alebo poloautomatické systémy.
Bezpečnostné boxy upravené na mieru testovaného produktu.
Doplnkový sortiment: majáky, izolačné podložky, bezpečnostné bariéry, simulátory chybového testu, čítačky čiarového kódu a ďalšie...
Vlastné SW riešenie s možnosťou integrácie do existujúcich systémov zákazníka.

Pre viac informácií nás kontaktujte.

GPT-9801 je kombinovaný tester elektrickej bezpečnosti. Umožňuje test AC napätím v rozsahu 0,1 až 5 kV . Tester spĺňa bezpečnostné štandardy IEC, EN, UL, CSA, GB, JIS a ďalšie.

PWM zosilňovač zaisťuje vysokú účinnosť a stabilitu napätia. Vysoká účinnosť pomáha udržovať nižšie teploty a tým predlžuje životnosť zariadenia. PWM zosilňovač je odolný proti kolísaniu napájacieho napätia, a zaisťuje stabilitu výstupného napätia +-1 %.

Testovacie napätie pri AC teste je nastaviteľné s krokom 2 V. Meranie prúdu s rozlíšením 1 µA umožňuje meranie unikajúcich prúdov . Pre ochranu obsluhy aj zariadenia je GPT-9801 vybavený bezpečnostnými funkciami .

Medzi tieto funkcie patrí nastaviteľná doba nábehu, nastavenie limitov a funkcia spínania nulou, test skratu , funkcia bezpečnostného blokovania interlock , funkcia vypnutia pri odchýlke napätia (k vypnutiu dôjde automaticky do 150 µs). Po ukončení testu dôjde do 200 ms k vybitiu zariadenia.

K prehľadnej indikácii stavu zariadenia slúžia LED diódy a bodový LCD displej . Na displeji sú zobrazené údaje o testovacích podmienkach, merané hodnoty a výsledky testu. LED diódy farebne signalizujú ďalšie údaje, napríklad vysoké napätie na výstupe.

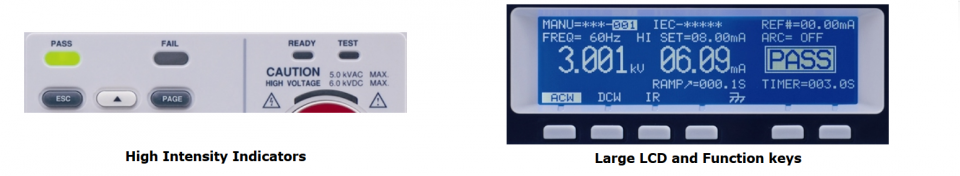

displej a diódy
Obrázok 1: LCD displej a indikačné diódy

Testovanie môže byť vykonávané v manuálnom alebo automatickom režime . K dispozícii je pamäť pre 100 testovacích nastavení. Uložené nastavenia môžu byť prepojené do sekvencie automatických testov. Rad podporuje rozhranie RS-232, USB, I/O, GPIB (voliteľné )

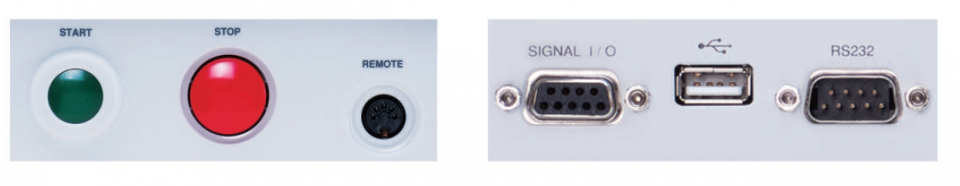

ovladanie
Obrázok 2: Vzdialené ovládanie a komunikačné rozhranie
