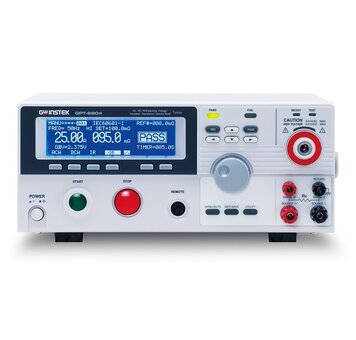

Tester elektrickej bezpečnosti GW Instek GPT-9804

Dostupnosť:2-3 týždňe
Návod:CZ
Záruka:24 mesiacov

Kombinovaný tester elektrickej bezpečnosti GPT-9804 zahŕňa test AC napätím až 5kV, DC napätím až 6kV, test izolácie (do 1000V / 9,5GOhm), test zemného vodiča (až 30A). Ďalej ponúka funkcie manuálneho alebo automatického testovania, vysoko kontrastný LCD displej a rozhranie USB, RS-232 alebo GPIB (voliteľne).

2 199 € bez DPH2 660,79 € vrátane DPH

Technické parametre

  • Test AC napätím 0,1 až 5 kV, max. 40 mA
  • Test DC napätím 0,1 až 6 kV, max. 10 mA
  • Test izolačného odporu 50 V - 1000 V DC
  • Rozsah merania odporu 1 MΩ až 9500 MΩ
  • Test odporu PE vodiča , rozsah merania 0 - 650 mΩ, prúd 3 - 30 A AC
  • Rozlíšenie 1 µA pre merací prúd, 2 V pre nastavenie napätia
  • PWM zosilňovač pre dosiahnutie energetickej účinnosti a spoľahlivého testovania
  • Funkcia spínania pri prechode nulou
  • True RMS meranie prúdu
  • Nastavenie spodného a horného limitu prúdu
  • Detekcia oblúka
  • Nastaviteľný čas nábehu (0,1 s až 999,9 s)
  • Funkcia bezpečnostného blokovania (Interlock)
  • Režim testovania manuálny/automatický
  • Modrý bodový LCD displej 240 x 64 bodov
  • Rozhranie: RS-232, USB, I/O, GPIB (voliteľne)
  • Rozmery 350 x 150 x 460 mm
  • Hmotnosť približne 19 kg

Obsah balenia

  • GW Instek GPT-9804
  • Napájací kábel
  • Interlock kľúč
  • Konektor pre externé ovládanie (štart a stop)

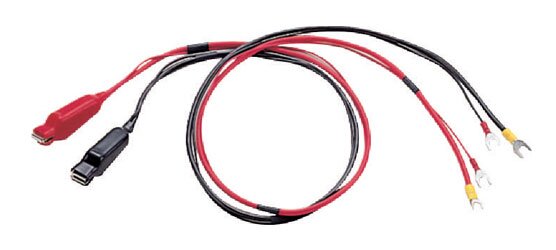

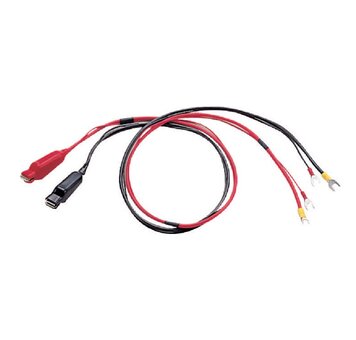

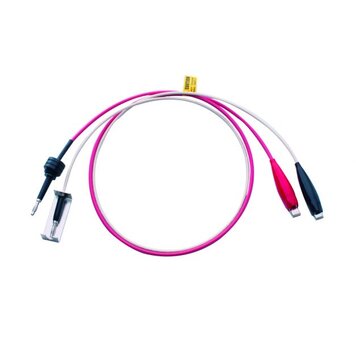

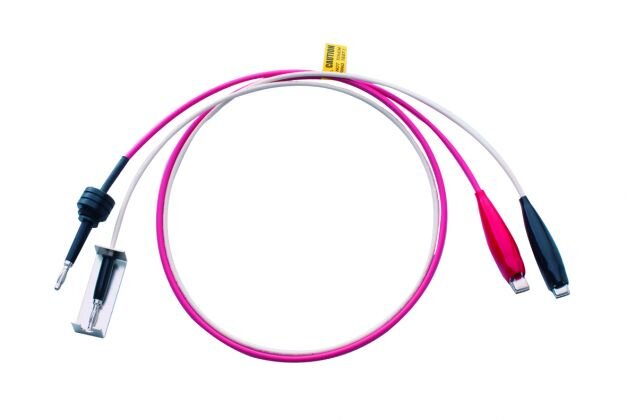

  • Testovací vodič GTL-115

K testerom elektrickej bezpečnosti ďalej ponúkame konzultácie, návrh, projekt, oživenie, a záručný aj pozáručný servis VN testovacích systémov podľa požiadavky zákazníka.

  • Plne automatické alebo poloautomatické systémy.
  • Bezpečnostné boxy upravené na mieru testovaného produktu.
  • Doplnkový sortiment: majáky, izolačné podložky, bezpečnostné bariéry, simulátory chybového testu, čítačky čiarového kódu a ďalšie...
  • Vlastné SW riešenie s možnosťou integrácie do existujúcich systémov zákazníka.

Pre viac informácií nás kontaktujte.

GPT-9804 je kombinovaný tester elektrickej bezpečnosti. Umožňuje test AC napätím až 5 kV, DC napätím až 6 kV, test izolácie (50 až 1000 V) a test odporu PE vodiča (prúd 3 - 30 A AC). Tester spĺňa bezpečnostné štandardy IEC, EN, UL, CSA, GB, JIS a ďalšie.


PWM zosilňovač zaisťuje vysokú účinnosť a stabilitu napätia. Vysoká účinnosť pomáha udržovať nižšie teploty a tým predlžuje životnosť zariadenia. PWM zosilňovač je odolný proti kolísaniu napájacieho napätia, a zaisťuje stabilitu výstupného napätia +/-1 %.


Testovacie napätie pri AC/DC teste je nastaviteľné s krokom 2 V. Meranie prúdu s rozlíšením 1 µA umožňuje meranie unikajúcich prúdov. Pre ochranu obsluhy aj zariadenia je GPT-9804 vybavený bezpečnostnými funkciami.


Medzi tieto funkcie patrí nastaviteľná doba nábehu, nastavenie limitov a funkcia spínania nulou, test skratu, funkcia bezpečnostného blokovania interlock, funkcia vypnutia pri odchýlke napätia (k vypnutiu dôjde automaticky do 150 µs). Po ukončení testu dôjde do 200 ms k vybitiu zariadenia.

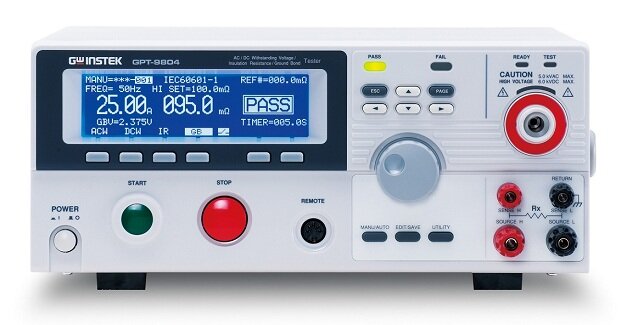

K prehľadnej indikácii stavu zariadenia slúžia LED diódy a bodový LCD displej. Na displeji sú zobrazené údaje o testovacích podmienkach, merané hodnoty a výsledky testu. LED diódy farebne signalizujú ďalšie údaje, napríklad vysoké napätie na výstupe.

displej a diódy

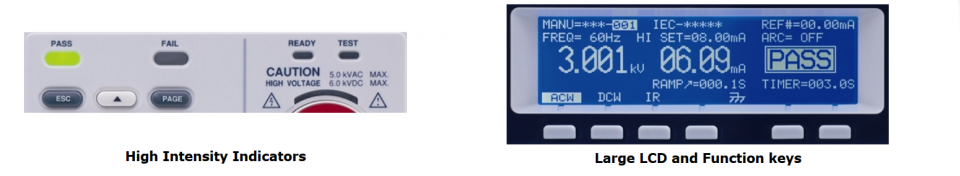

Obrázok 1: LCD displej a indikačné diódy

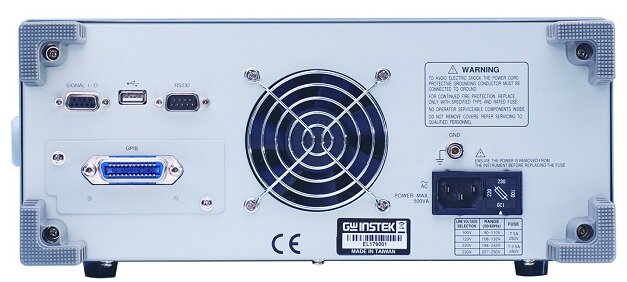

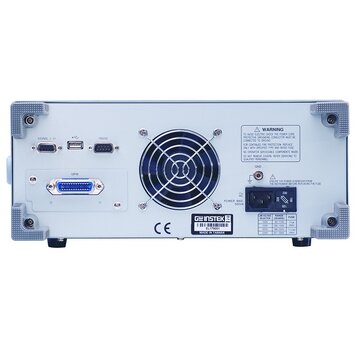

Testovanie môže byť vykonávané v manuálnom alebo automatickom režime. K dispozícii je pamäť pre 100 testovacích nastavení. Uložené nastavenia môžu byť prepojené do sekvencie automatických testov. Rada podporuje rozhranie RS-232, USB, I/O, GPIB (voliteľne).

ovladanie

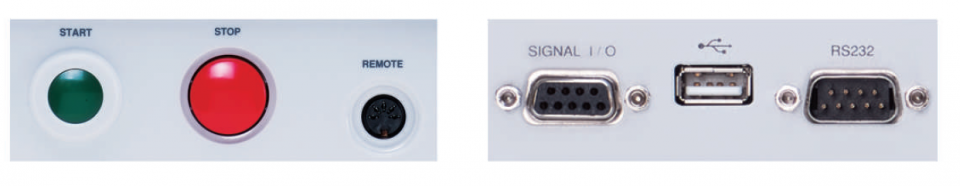

Obrázok 2: Vzdialené ovládanie a komunikačné rozhranie
