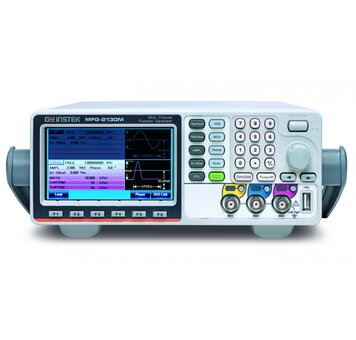

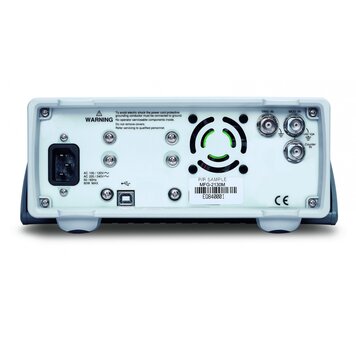

Funkčný generátor GW Instek MFG-2130M

Dostupnosť:> ako 3 týždne
  Poslať dotaz
Návod:AJ
Záruka:24 mesiacov

Viackanálový true point-by-point (200 MSa/s, 14 bitov, 16k pamäť) funkčný generátor MFG-2130M s tromi kanálmi. CH1, CH2 s generovaním voliteľného (arbitrárneho) signálu 1 µHz – 30 MHz a kanál Pulse s nastaviteľným pulzným generátorom do 25 MHz. Funkcia spúšťania (trigger), modulačné funkcie a meranie frekvencie. Všetky kanály sú izolované od zeme. Rozhranie USB.

EN
Návod iba v AJ
448 € bez DPH542,08 € vrátane DPH

Parametre kanálov CH1 a CH2

  • true point-by-point generátor, vzorkovanie 200 MSa/s, rozlíšenie 14 bitov, pamäť 16k bodov
  • Frekvencia voliteľného priebehu 1 µHz - 30 MHz
  • Frekvencia funkcií - sinus (max. 60 MHz), obdĺžnik (max. 25 MHz), trojuholník a píla (max. 1 MHz)
  • Výstup 1 mVpp - 10 Vpp (do 50 Ω), rozlíšenie 0,1 mV alebo 4 digity, offset ± 5 V

Parametre kanála Pulse

  • Frekvencia 1 µHz - 25 MHz
  • Výstup 1 mVpp - 2,5 Vpp (do 50 Ω), offset ± 1 V
  • Nastaviteľná frekvencia, strieda, trvanie nábežnej a zostupnej hrany

Funkcia prístroja

  • 3 výstupné kanály - CH1, CH2, Pulse
  • Generovanie voliteľných (arbitrary) a štandardných funkčných priebehov
  • Výstupné kanály izolované od zeme do 42 V (AC+DC peak)
  • Možnosť zadania priebehu ručne, nahraním *.CSV súboru, alebo pomocou zadarmo dostupného softvéru AWES
  • Uloženie až 10 nastavení prístroja
  • Modulačné funkcie AM, FM, PM, SUM, PWM, FSK, sweep a burst
  • Meranie frekvencie 5 Hz až 150 MHz
  • Funkcia spúšťania (trigger)
  • Rozhranie USB
  • 4,3" TFT displej
  • Rozmery 266 x 107 x 293 mm, hmotnosť 2,5 kg

Generátor MFG-2130M

MFG-2130M je funkčný generátor s 3 výstupnými kanálmi. Tieto kanály sú CH1 pre generovanie užívateľských priebehov a CH2 pre generovanie štandardných funkcií (na výber je zo 66 uložených funkcií), a kanál s pulzným generátorom s kmitočtom až do 25 MHz s nastaviteľnou striedou, frekvenciou a dobou trvania nástupnej a zostupnej hrany.


Generovanie funguje na princípe true point-by-point (200 MSa/s, 100 MHz, rozlíšenie 14 bitov, 16k pamäte), ktorý vylepšuje nedostatky priamej digitálnej syntézy. Hlavná výhoda je, že nedochádza k preskakovaniu bodov v pamäti a menší jitter generovaného signálu.


Sú dostupné bežné modulačné funkcie - AM, FM, PM, FSK, PWM a SUM a funkcie rozmietania (sweep) a burst. Funkcia sweep funguje vo frekvenčnom aj amplitúdovom režime. Generátor umožňuje meranie frekvencie v rozsahu 5 Hz - 150 MHz.

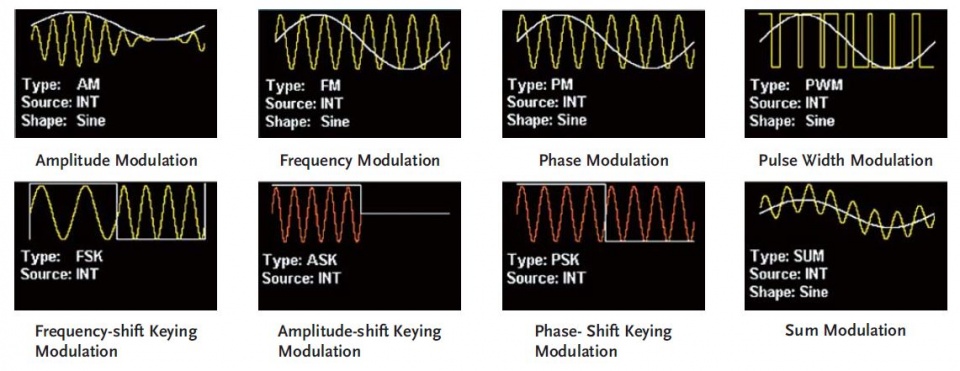

priebehy modulácie


MFG-2130M má všetky terminály odizolované od šasi a zeme, čo je výsadou predovšetkým high-end generátorov. Izolačné napätie pri kanáloch je 42 V (AC peak + DC offset). Toto riešenie je ideálne na testovanie plávajúcich obvodov.


Užívateľ má možnosť zadať priebeh signálu ručne pomocou klávesnice a ovládacích prvkov na prednom paneli prístroja, môže využiť zadanie pomocou súboru *.CSV (generované napríklad v Matlabe alebo Excele), môže použiť prepojenie s osciloskopom na uloženie a nahranie priebehu, alebo využiť voľne dostupný softvér AWES pre editáciu zložitejších priebehov.

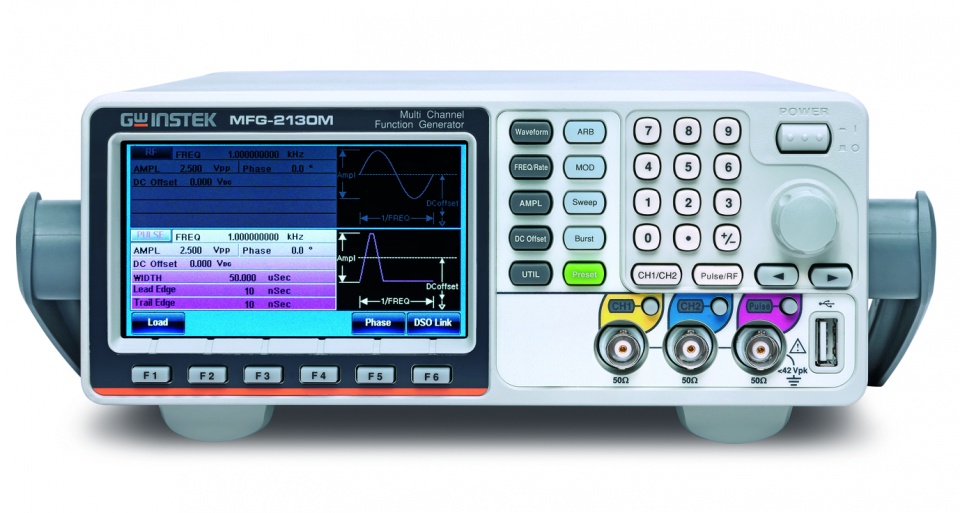

front mfg-2130
