Funkčný generátor GW Instek MFG-2260M

Dostupnosť:	> ako 3 týždne
	Poslať dotaz
Návod:	AJ
Záruka:	24 mesiacov

Viackanálový true point-by-point (200 MSa/s, 14 bitov, 16k pamäť) funkčný generátor MFG-2260M s tromi kanálmi. CH1 a CH2 s dual channel generovaním voliteľného (arbitrárneho) signálu 1 µHz – 60 MHz a funkčným generátorom štandardných funkcií (napr. sínus, obdĺžnik, píla). Kanál Pulse s nastaviteľným pulzným generátorom do 25 MHz. Funkcia spúšťania (trigger), modulačné funkcie a meranie frekvencie. Všetky kanály sú izolované od zeme. Rozhranie USB a LAN.

Návod iba v AJ

Parametre kanálov CH1 a CH2

true point-by-point generátor, vzorkovanie 200 MSa/s, rozlíšenie 14 bitov, pamäť 16k bodov
Frekvencia voliteľného priebehu 1 µHz - 60 MHz
Frekvencia funkcií - sinus (max. 60 MHz), obdĺžnik (max. 25 MHz), trojuholník a píla (max. 1 MHz)
Výstup 1 mVpp - 10 Vpp (do 50 Ω), rozlíšenie 0,1 mV alebo 4 digity, offset ± 5 V
Korelované dual channel funkcie

Parametre kanála Pulse

Frekvencia 1 µHz - 25 MHz
Výstup Výstup 1 mVpp - 2,5 Vpp (do 50 Ω), offset ± 1 V
Nastaviteľná frekvencia, strieda, trvanie nábežnej a zostupnej hrany

Funkcia prístroja

3 výstupné kanály - CH1, CH2, Pulse
Generovanie voliteľných (arbitrary) a štandardných funkčných priebehov
Výstupné kanály izolované od zeme do 42 V (AC+DC peak)
Možnosť zadania priebehu ručne, nahraním *.CSV súboru, alebo pomocou zadarmo dostupného softvéru AWES
Uloženie až 10 nastavení prístroja
Modulačné funkcie AM, FM, PM, SUM, PWM, FSK, sweep a burst
Meranie frekvencie 5 Hz až 150 MHz
Funkcia spúšťania (trigger)
Rozhranie USB a LAN
4,3" TFT displej
Rozmery 266 x 107 x 293 mm, hmotnosť cca 2,5 kg

Generátor MFG-2260M

MFG-2260M je funkčný generátor s 3 výstupnými kanálmi. Kanály CH1 a CH2 slúžia na generovanie užívateľských priebehov a generovanie štandardných funkcií (na výber je zo 66 uložených funkcií). Tretí kanál s pulzným generátorom s kmitočtom až do 25 MHz s nastaviteľnou striedou, frekvenciou a dobou trvania nástupnej a zostupnej hrany.

Generovanie funguje na princípe true point-by-point (200 MSa/s, 100 MHz, rozlíšenie 14 bitov, 16k pamäte), ktorý vylepšuje nedostatky priamej digitálnej syntézy. Hlavná výhoda je, že nedochádza k preskakovaniu bodov v pamäti a menší jitter generovaného signálu.

Sú dostupné bežné modulačné funkcie - AM, FM, PM, FSK, PWM a SUM a funkcie rozmietania (sweep) a burst. Funkcia sweep funguje vo frekvenčnom aj amplitúdovom režime. Generátor umožňuje meranie frekvencie v rozsahu 5 Hz - 150 MHz.

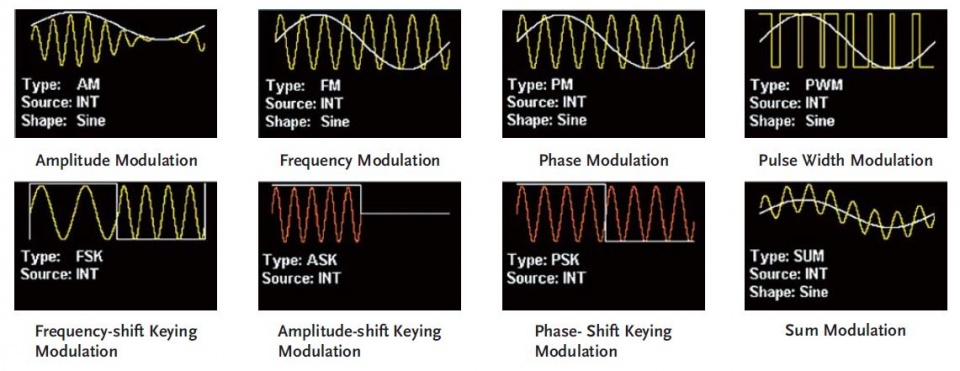

priebehy modulácie

MFG-2260M má všetky terminály odizolované od šasi a zeme, čo je výsadou predovšetkým high-end generátorov. Izolačné napätie pri kanáloch je 42 V (AC peak + DC offset). Toto riešenie je ideálne na testovanie plávajúcich obvodov.

Užívateľ má možnosť zadať priebeh signálu ručne pomocou klávesnice a ovládacích prvkov na prednom paneli prístroja, môže využiť zadanie pomocou súboru *.CSV (generované napríklad v Matlabe alebo Excele), môže použiť prepojenie s osciloskopom na uloženie a nahranie priebehu, alebo využiť voľne dostupný softvér AWES pre editáciu zložitejších priebehov.

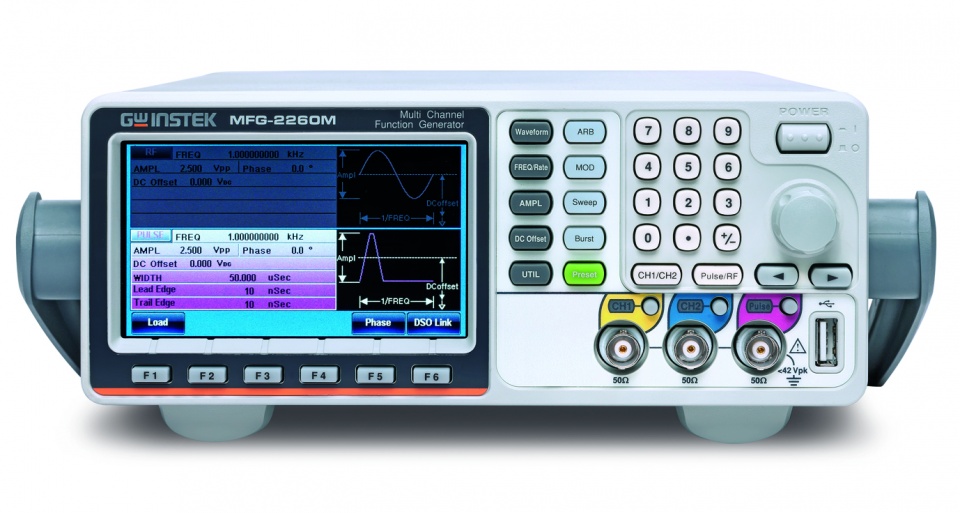

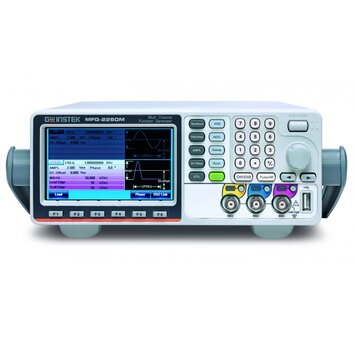

front mfg-2260M
