Programovateľný funkčný generátor BK Precision BK4055B

Dostupnosť:> ako 3 týždne
  Poslať dotaz
Návod:AJ
Záruka:24 mesiacov

2-kanálový generátor BK4055B, frekvenčný rozsah 60 MHz, rozlíšenie 1µHz, priebehy sínus, obdĺžnik, pulz, trojuholník, píla, možnosť ľubovoľného arbitráru priebehu s dĺžkou 16k bodov, rozlíšenie 14 bitov a vzorkovanie 150 MSa/s, výstupné napätie do 10 Vpp na oboch kanáloch, funkcia modulácie, kombinovanie kanálov, frekvenčný čítač, vnútorná pamäť pre viac ako 1000 priebehov, veľký 4,3“ farebný LCD displej, komunikačné rozhranie USB a LAN.

EN
Návod iba v AJ
1 095 € bez DPH1 324,95 € vrátane DPH
Frekvenčné parametre
Sínus & obdĺžnik1 µHz - 60 MHz
Trojúholník & piía1 µHz - 500 kHz
Pulz1 µHz - 12,5 MHz
Voliteľý (arbitrary)1 µHz - 12,5 MHz
Rozlíšenie1 µHz
Parametry voliteľného (arbitrary) priebehu
Dĺžka signálu16k bodov
Vertikálne rozlíšenie14 bitov
Vzorkovanie150 MSa/s
Trvanie nástupnej/zostupnej6,5 ns (typ.)
Jitter (pk-pk)8 ns (typ.)
Vnútorná pamäť FLASH100 MB, uloženie > 1000 signálov
Preddefinované priebehy196
Výstupné parametre
Rozsah amplitúdy2 mVpp - 10 Vpp, < 10 MHz
2 mVpp - 5 Vpp, > 10 MHz
Presnosť amplitúdy (10 kHz)± (1% + 1 mVpp)
Offset± 5 V
Ostatné parametre
ModuláciaAM, DSB-AM, ASK, FM, FSK, PM,
PSK, PWM, Sweep (lineárny, logaritmický)
Frekvenčný čítač100 mHz - 200 MHz (DC väzba)
10 Hz - 200 MHz (AC väzba)
Funkciekombinovanie kanálov, tracking, kópia kanálu,
harmonický generátor, generátor šumu
Displej4,3" farevný LCD
RozhranieUSB, LAN, GPIB (voliteľne pomocou adaptéru)

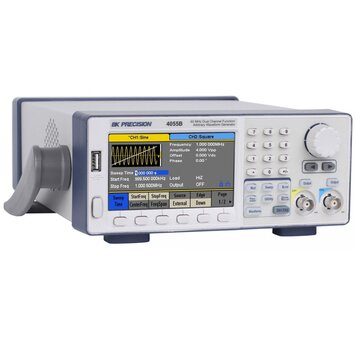

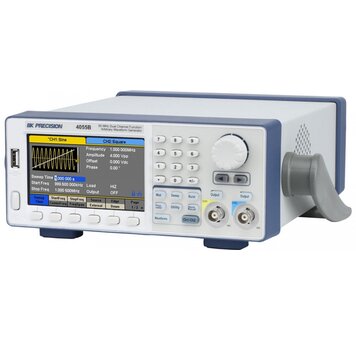

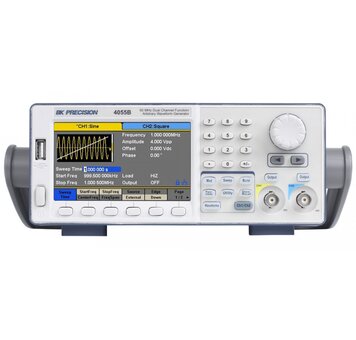

Funkčný generátor BK Precision BK4055B

generator_BK4055B

Dvojkanálový funkčný generátor BK4055B umožňuje generovanie štandardných priebehov signálu ako je sínus, obdĺžnik, trojuholník a píla. Okrem štandardných funkcií je možné generovať užívateľom zadaný ľubovoľný (arbitrary) priebeh signálu s dĺžkou až 16 k bodov, rozlíšením 14 bitov a vzorkovaním 150 MSa/s. Priebeh je možné definovať pomocou užívateľského rozhrania generátora, prípadne je možné využiť až 196 vopred pripravených signálov. Užívateľ má možnosť zadať signál aj pomocou dodávanej LabVIEW aplikácie vo formáte CSV alebo TXT súboru, zadanej matematické funkcie alebo zadať priebeh ručne. Vnútorná FLASH pamäť s kapacitou 100 MB poskytuje dosť priestoru na uloženie viac ako 1000 užívateľských priebehov.

Medzi ďalšie funkcie zariadenia patrí modulácia signálu. K dispozícii je AM a FM modulácia, DSB AM modulácia, ASK, FSK, PSK, PM a PWM modulácie. Ďalej je možné využiť funkciu sweep v lineárnom alebo logaritmickom móde. Generátor má frekvenčný čítač, ktorý umožňuje merať frekvenciu, periódu, striedu a šírku pulzu. Štandardný externý 10 MHz clock výstup umožňuje synchronizáciu generátora s ďalšími prístrojmi.

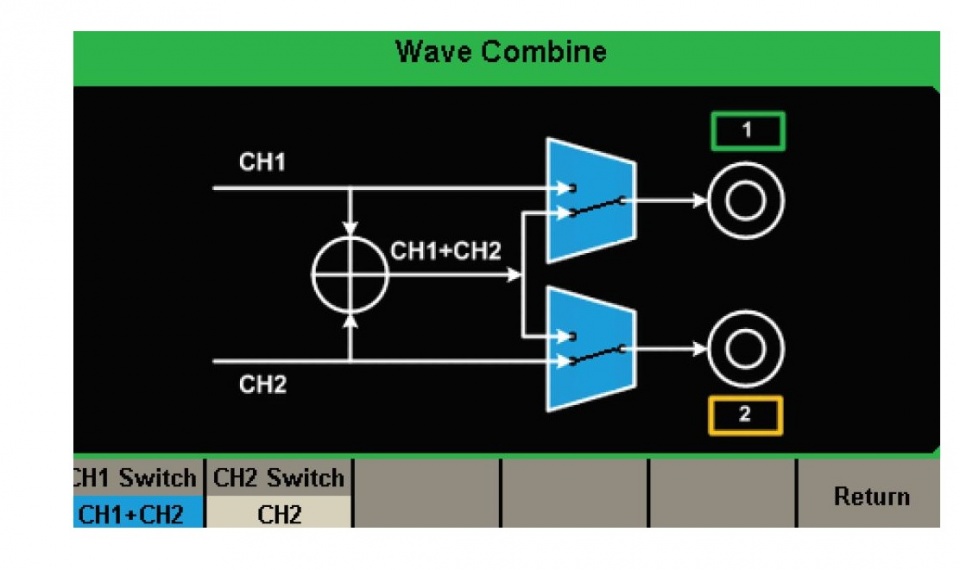

Generátor ponúka pokročilé funkcie pre prácu s kanálmi. Funkcia kopírovania a synchronizácie kanálov dokáže stlačením tlačidla skopírovať nastavené parametre signálu medzi jednotlivými kanálmi, aby bol na ich výstupoch identický signál. Užívateľ môže nastavovať fázu takto generovanej dvojice signálu priamo z čelného panelu. Funkcia kombinovania kanálov umožňuje generovať komplexné priebehy tým, že vnútorne pripočíta oba kanály.

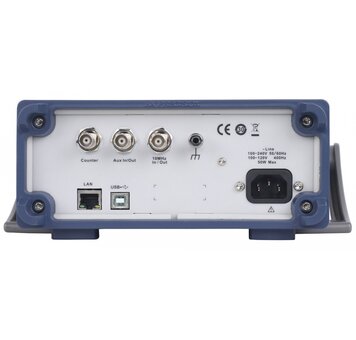

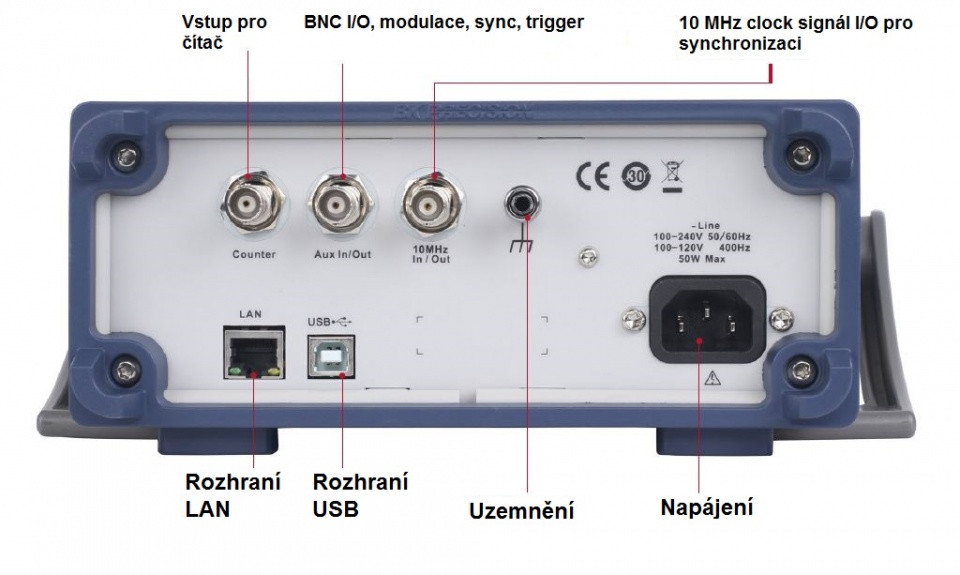

BK4055B_rear
