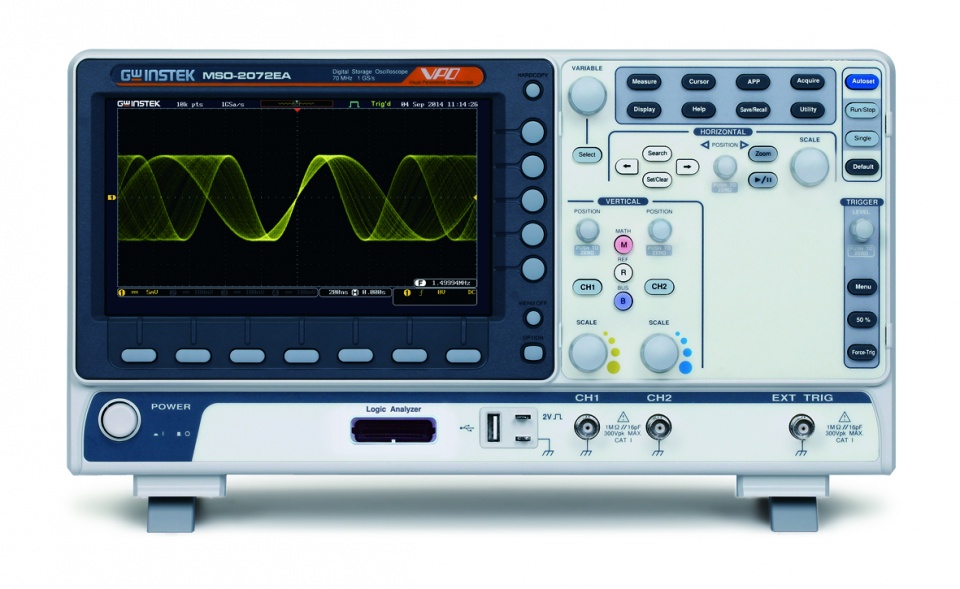

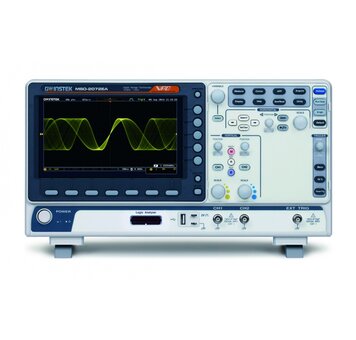

Multifunkčný osciloskop GW Instek MSO-2202EA

Dostupnosť:	> ako 3 týždne
	Poslať dotaz
Návod:	AJ
Záruka:	24 mesiacov

Výkonný dvojkanálový osciloskop MSO-2202EA so zabudovaným 16 kanálovým logickým analyzátorom a dvojkanálovým 25 MHz funkčným generátorom. Šírka pásma osciloskopu DC - 200 MHz, vzorkovanie 1 GSa/s, vnútorná pamäť až 10 M bodov na kanál, vertikálny rozsah 1 mV - 10 V, rozlíšenie 8 bitov. Viac ako 30 meracích funkcií, LCD 8“ displej, komunikačné rozhranie USB, Ethernet, Go-NoGo BNC.

Návod iba v AJ

Technické parametre

Model	MSO-2202EA
Počet kanálov	2 + ext
Šírka pásma	DC - 200 MHz
Doba nábehu	5 ns
BW limit	20 MHz
Parametre osciloskopu
Vert. rozlíšenie	8 bitov, 1 mv - 10 V/div
Väzba	AC, DC, GND
Zpracovanie signálu	+, -, x, ÷, FFT, FFTrms, voliteľný výraz
FFT okná	Obdĺžnikové, Hamming, Hanning, Blackman-Harris
Rozlíšeniečasovej základne	1 ns/div - 100 s/div (1 - 2 - 5)
Pre-trigger	10 div maximum
Post-trigger	2 M div maximum
Stabilita časovej základne	+/- 50 ppm pro interval > 1 ms
Real Time vzorkovanie	max. 1 GSa/s
Režimy zberu dát	normal, piemer (2 - 256 vzorkov), single, peak detekcia (typicky 2 ns), pamäť 10 M bodov na kanál
Spustenie
Zdroj	CH1, CH2, CH3, CH4, Line, Ext (ext iba u dvojkanálových modelov)
Režim spustenia	Auto, Normal, Single
Typ spustenia	Hrana, šírka pulzu, video, runt pulse, nábežná & zostupná hrana, oneskorenie, timeout
Väzba	AC, DC, potlačenie NF, potlačenie VF, potlačenie šumu
Kurzory a meranie
Kurzory	Amplitúda, čas, dostupné ohraničenie (gating)
Automatické meracie režimy	36 módov - Pk-Pk, max, min, amplitúda, high, low, stredná hodnota, RMS, plocha, frekvencia, perióda, doba nábehu a zostupu, fáza atď.
Parametre logického analyzátora
Vstupné kanály	celkom 16 kanálov, D0 - D15
Šírka pásma	200 MHz
Pamäť záznamu	10 M bodov na kanál
Vzorkovánie	1 GSa/s na kanál
Spustenie	Hrana, šírka pulzu, pattern, dekódovanie sberníc I2C, SPI, UART (RS232/422/485), CAN, LIN
Maximálne vstupné napätie	+40 V
Parametre funkčného generátoru (iba u modelov MSO-2000EA)
Počet kanálov	2
Vzorkovanie	200 Msa/s
Vertikálne rozlíšenie	14 bitov
Frekvenčný rozsah	100mHz - 25 MHz
Štandardné funkcie	Sínus, obdĺžnik, pulz, píla, šum, DC
Voliteľné funkcie	Sinc, Gaussian, Lorentz, Exponenciálne klesanie a rast, Haversine, cardiac
Výstupné napätie	20 mVpp - 5 Vpp, HighZ; 10 mVpp - 2,5 Vpp, 50 Ω; rozlišení 1 mV
Všeobecné parametre
Rozmery	384 x 208 x 127,3 mm; hmotnosť cca. 3 kg
Pracovné podmienky	Teplota 0 - 50 °C; vlhkosť < 80 % RH, < 41 % RH pro teploty nad 41 °C
Displej	8" LCD 800 x 480 px, obnovovacia frekvencia 120 000 priebehov/s
