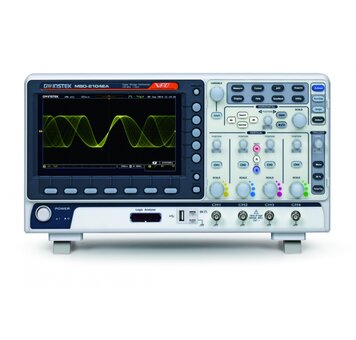

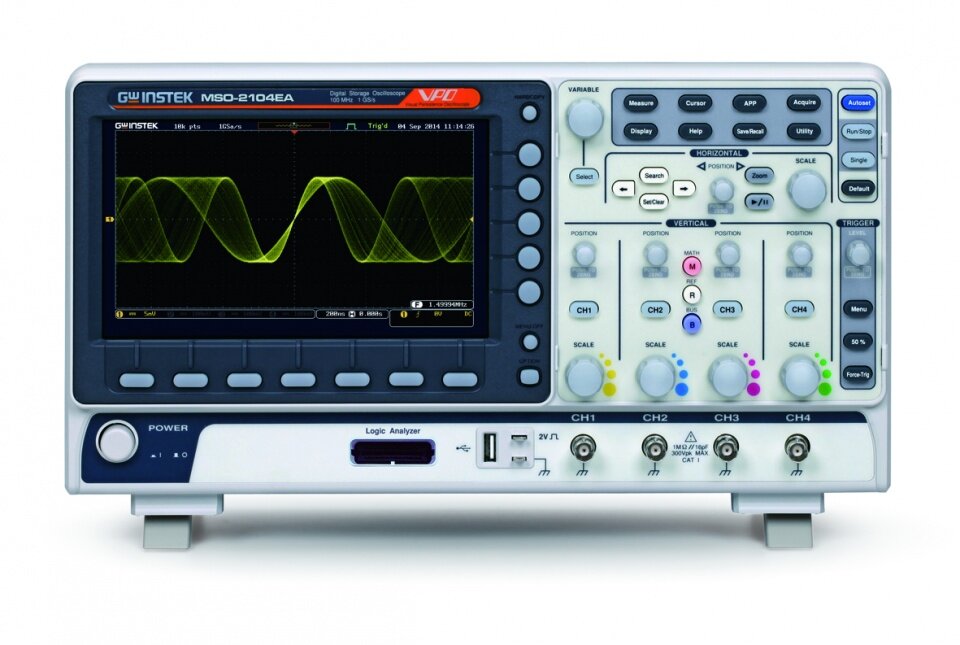

Multifunkčný osciloskop GW Instek MSO-2204EA

Dostupnosť:> ako 3 týždne
  Poslať dotaz
Návod:AJ
Záruka:24 mesiacov
Výkonný štvorkanálový osciloskop MSO-2204EA so zabudovaným 16 kanálovým logickým analyzátorom a dvojkanálovým 25 MHz funkčným generátorom. Šírka pásma osciloskopu DC - 200 MHz, vzorkovanie 1 GSa/s, vnútorná pamäť až 10 M bodov na kanál, vertikálny rozsah 1 mV - 10 V, rozlíšenie 8 bitov. Viac ako 30 meracích funkcií, LCD 8“ displej, komunikačné rozhranie USB, Ethernet, Go-NoGo BNC.
EN
Návod iba v AJ
2 009 € bez DPH2 430,89 € vrátane DPH

Technické parametre



ModelMSO-2204EA
Počet kanálov4
Šírka pásmaDC - 200 MHz
Doba nábehu5 ns
BW limit20 MHz
Parametre osciloskopu
Vert. rozlíšenie 8 bitov, 1 mv - 10 V/div
VäzbaAC, DC, GND
Zpracovanie signálu+, -, x, ÷, FFT, FFTrms, voliteľný výraz
FFT oknáObdĺžnikové, Hamming, Hanning, Blackman-Harris
Rozlíšeniečasovej základne1 ns/div - 100 s/div (1 - 2 - 5)
Pre-trigger10 div maximum
Post-trigger2 M div maximum
Stabilita časovej základne+/- 50 ppm pro interval > 1 ms
Real Time vzorkovaniemax. 1 GSa/s
Režimy zberu dátnormal, piemer (2 - 256 vzorkov), single, peak detekcia (typicky 2 ns), pamäť 10 M bodov na kanál
Spustenie
ZdrojCH1, CH2, CH3, CH4, Line, Ext (ext iba u dvojkanálových modelov)
Režim spusteniaAuto, Normal, Single
Typ spusteniaHrana, šírka pulzu, video, runt pulse, nábežná & zostupná hrana, oneskorenie, timeout
VäzbaAC, DC, potlačenie NF, potlačenie VF, potlačenie šumu
Kurzory a meranie
KurzoryAmplitúda, čas, dostupné ohraničenie (gating)
Automatické meracie režimy36 módov - Pk-Pk, max, min, amplitúda, high, low, stredná hodnota, RMS, plocha,
frekvencia, perióda, doba nábehu a zostupu, fáza atď.
Parametre logického analyzátora
Vstupné kanálycelkom 16 kanálov, D0 - D15
Šírka pásma200 MHz
Pamäť záznamu10 M bodov na kanál
Vzorkovánie1 GSa/s na kanál
SpustenieHrana, šírka pulzu, pattern, dekódovanie sberníc I2C, SPI, UART (RS232/422/485), CAN, LIN
Maximálne vstupné napätie+40 V
Parametre funkčného generátoru (iba u modelov MSO-2000EA)
Počet kanálov2
Vzorkovanie200 Msa/s
Vertikálne rozlíšenie14 bitov
Frekvenčný rozsah100mHz - 25 MHz
Štandardné funkcieSínus, obdĺžnik, pulz, píla, šum, DC
Voliteľné funkcieSinc, Gaussian, Lorentz, Exponenciálne klesanie a rast, Haversine, cardiac
Výstupné napätie20 mVpp - 5 Vpp, HighZ; 10 mVpp - 2,5 Vpp, 50 Ω; rozlišení 1 mV
Všeobecné parametre
Rozmery384 x 208 x 127,3 mm; hmotnosť cca. 3 kg
Pracovné podmienkyTeplota 0 - 50 °C; vlhkosť < 80 % RH, < 41 % RH pro teploty nad 41 °C
Displej8" LCD 800 x 480 px, obnovovacia frekvencia 120 000 priebehov/s



Balenie obsahuje

  • Napájací kábel
  • CD s uživatelským manuálom
  • Pasívne sondy (1 na kanál)
  • Sondu k logickému analyzátoru GTL-16E
  • BNC-BNC kábel GTL-110
