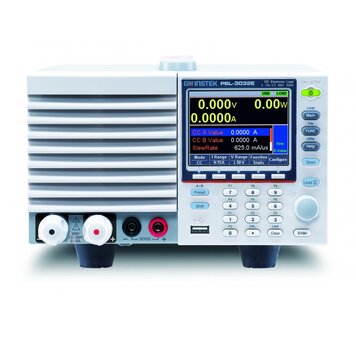

Programovateľná elektronická záťaž GW Instek PEL-3032E

Parametre prístroja

• Výkon 300 W
• Rozsah napätia 2,5 - 500 V (max. rozlíšenie 1 mV)
• Rozsah prúdu 0 - 15 A (max. rozlíšenie 50 µA)
• Nastaviteľná doba nábehu maximálne 2,5 A/µs
• Statický, dynamický a sekvenčný režim
• Pracovné režimy CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
• Režimy ochrany OVP, OCP, OPP, OTP, RVP, UVP
• Funkcia Soft start - nastavenie doby nábehu
• Funkcia Remote sense - kompenzácia úbytku napätia na prívodných vodičoch
• Funkcia Timer - meranie času a odpojenie po nastavenej dobe
• Automatizovaný test batérií, automatizovaný test ochrany OCP (preťaženie prúdu) a OPP (preťaženie výkonu)
• Analógový vstup pre riadenie napätím/odporom
• Podpora nastavenia spúšťania (Trigger IN / Trigger OUT)
• 3,5" LCD displej
• Rozhranie USB, GPIB (voliteľné)
• Rozmery 214 x 124 x 401 mm, hmotnosť cca. 7,5 kg

Obsah balenia

• CD s užívateľským manuálom
• Napájací kábel
• Prívodné káble GTL-105A

Elektronická záťaž GW Instek PEL-3032E

Programovateľná jednokanálová jednosmerná záťaž GW Instek PEL-3032E je vhodná na meranie a testovanie zariadení s výkonom do 300 W , ako napríklad nabíjačky, napájacie adaptéry a batérie. Minimálny nastaviteľný prúd záťaže je 60 mA.

Záťaž má 7 pracovných režimov . Základné režimy sú režim konštantného prúdu CC , režim konštantného napätia CV, režim konštantného odporu CR a režim konštantného výkonu CP . Z týchto 4 sú odvodené ďalšie 3 pracovné režimy - CC+CV, CR+CV, CP+CV . Výhodou PEL-3032E pri kombinovaných režimoch je plynulé prepnutie režimov - nedôjde k prerušeniu v odoberanom prúde.

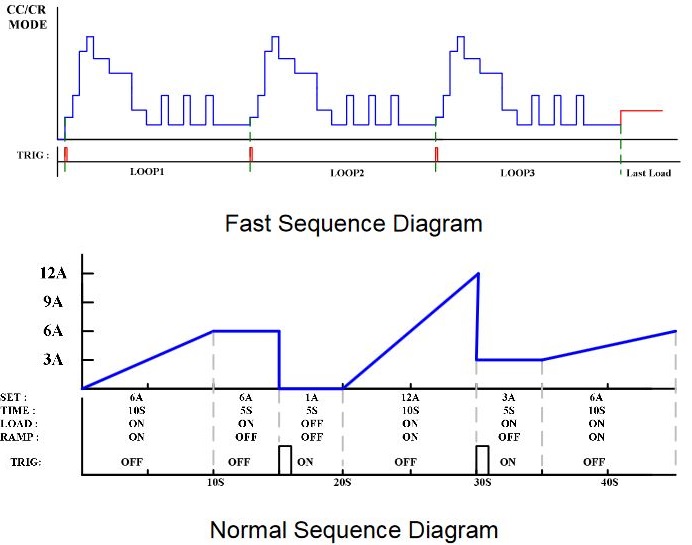

PEL-3032 ponúka 3 režimy testovania . Statický režim umožňuje testovať zariadenie s jedinou nastavenou podmienkou. V dynamickom režime dochádza k prepínaniu medzi dvoma nastavenými podmienkami. Sekvenčný režim umožňuje spojiť podmienky do sekvencie v móde fast (1 sekvencia, 1000 krokov, až 25 µs/krok) alebo v móde normal (10 sekvencií, 1000 krokov, až 1 ms/krok).

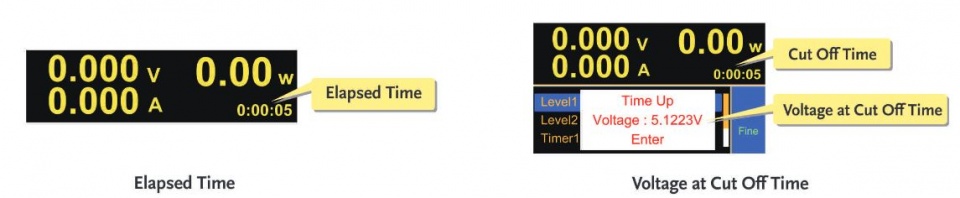

Funkcia Soft start umožňuje nastavenie doby nábehu záťaže. Maximálna strmosť nábehu je 2,5 A/µs . Funkcia timer pracuje v 2 režimoch - v prvom režime meria uplynutý čas od aktivácie záťaže, v druhom režime dôjde k vypnutiu záťaže po uplynulom čase.

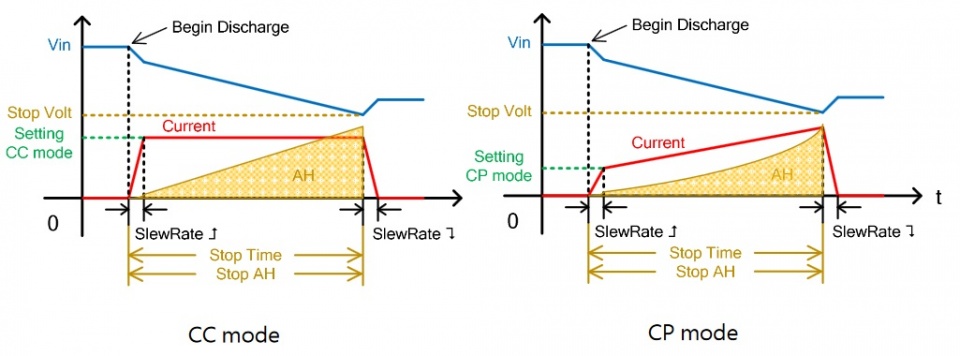

Automatizovaný test vybíjania batérií slúži na testovanie kapacity batérií. Je možné nastaviť rôzne podmienky na vybíjanie - vybíjanie prebieha v CC, CR alebo CP móde.

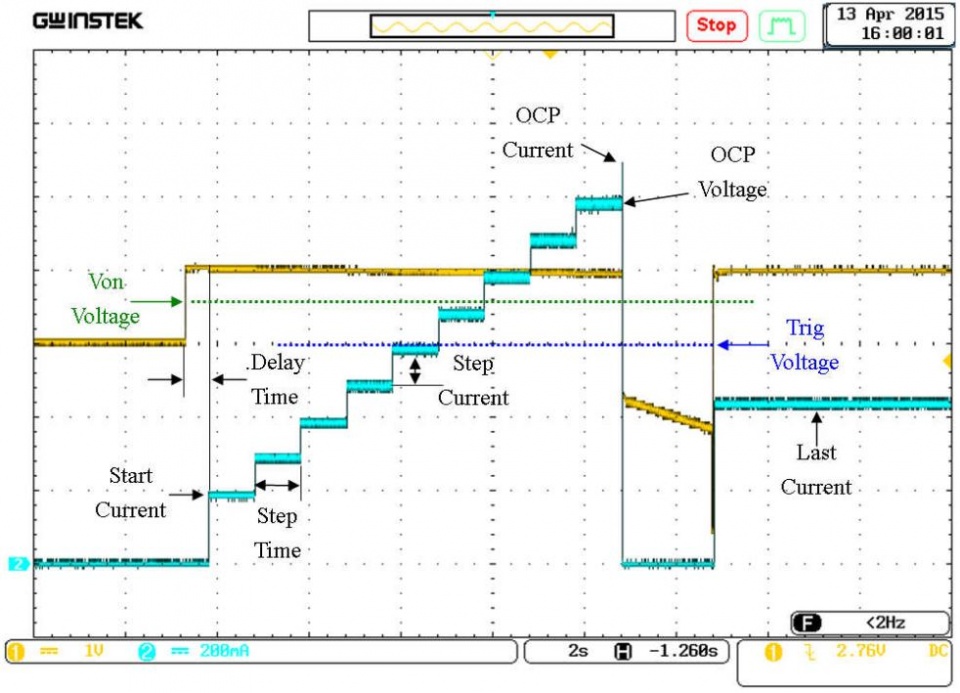

Automatizovaný test OCP (over current protection - ochrana preťaženia prúdu) a OPP (overpower protection - ochrana preťaženia výkonu) slúži na testovanie správnej funkcie OCPa OPP ochrany pri zariadení. Pri testovaní dochádza k inkrementálnemu zvyšovaniu prúdu v nastavenom rozsahu, a je možné ľahko zmerať, kedy dôjde k aktivácii ochrany.

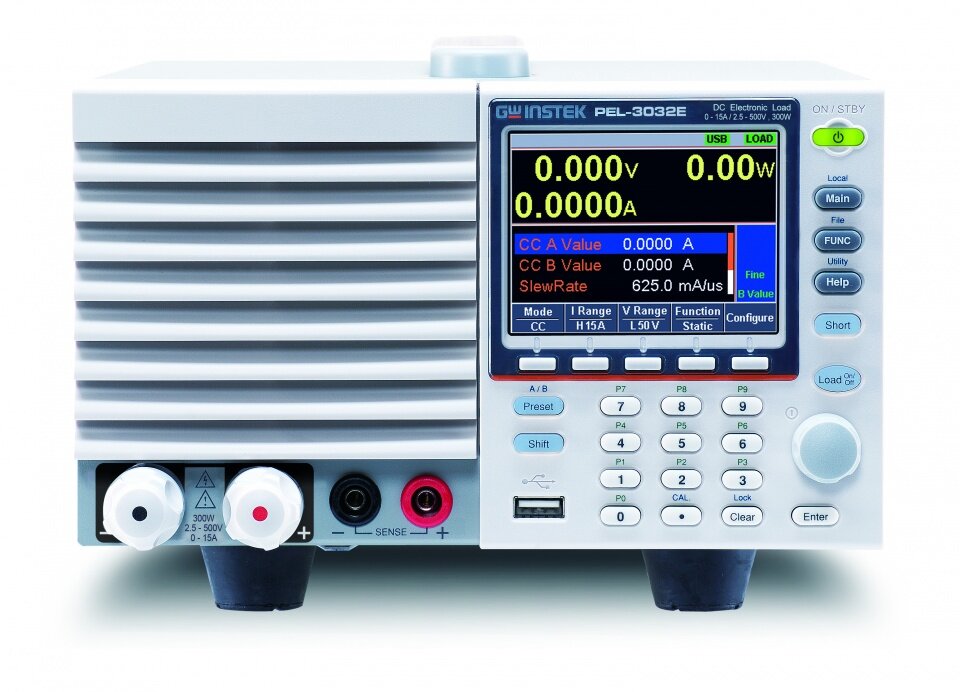

Ovládanie záťaže uľahčuje predný panel s tlačidlami a prehľadný 3,5" LCD displej. Analógový vstup pre riadenie externým napätím / odporom je možné využiť na integráciu PEL-3032E do testovacieho riadiaceho systému. Zariadenie podporuje rozhranie USB a voliteľne aj GPIB.
