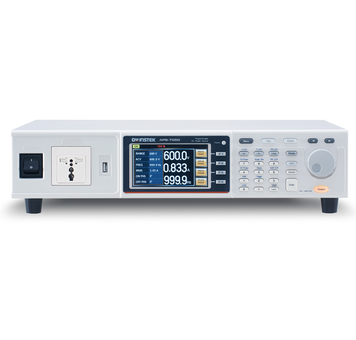

Programovateľný AC napájací zdroj GW INSTEK APS-7100

Parametre prístroja

• výstupný výkon 1000 VA
• výstupné napätie 310 Vrms
• výstupný prúd Irms 8,4 A, Ipeak 33,6 A
• meranie Urms, Irms, Ipeak, f
• meranie výkonov - P, S účinníka, faktora výkyvu
• celkové harmonické skreslenie ≤ 0.5 %
• režim sekvencií, simulovanie
• výstupné priebehy: sinus, rampa, schodová funkcia a ďalšie
• TFT-LCD 4.3" displej
• reakčná doba < 100 µs
• pracovná teplota 0 - 40 °C
• ARB mód
• nadprúdová, OPP ochrana
• ochrana proti prehriatiu
• komunikačné rozhranie USB, LAN / GPIB, RS 232 (voliteľné)
• rozmer 430 x 88 x 400 mm
• váha 24 kg

Balenie obsahuje

• programovateľný napájací zdroj GW INSTEK APS-7100
• manuál na CD ROM
• napájací kábel
• testovací vodič GTL-123

Rada programovateľných AC napájacích zdrojov GW INSTEK APS-7050, APS-7100

Rada AC programovateľných APS-7000 pracuje ako zdroj s výstupným napätím až 310 Vrms, alebo ako merací prístroj.

APS-7000 môže zmerať napätie rms, prúd rms/peak, frekvenciu, ale aj činný a zdanlivý výkon, účinník a faktory výkyvu.
Pre presnejšie meranie je zdroj vybavený štyrmi prepínateľnými prúdovými rozsahmi.

Zdrojom je možné generovať rôzne priebehy, ako sú sínus, rampová, schodová a ďalšie funkcie.

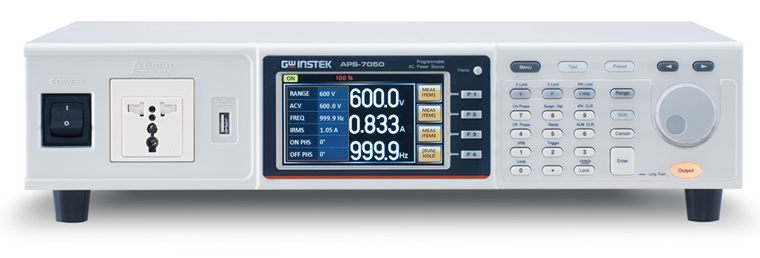

Na prednej strane programovateľného AC zdroja APS-7000 sa nachádza 4.3" TFT LCD displej s prehľadne poskladaným ovládacím panelom.

Do pamäte prístroja je možné uložiť 20 programových nastavení, 10 slúži na nastavenie tlačidiel a 10 pre sekvenčný a simulačný režim. Vďaka funkcii SURGE/DIP je možné výstup presne časovo nastaviť, funkcia RAMP nastaví nábežnú a zostupnú hranu napätia zo zdroja.

V simulačnom režime je možné skúšať rýchle napäťové zmeny a výpadky napätia, sekvenčný režim slúži na vygenerovanie presného sínusového signálu podľa zvolených parametrov.

Aplikáciou LabVIEW je možné programovateľný zdroj APS-7000 ovládať diaľkovo.
