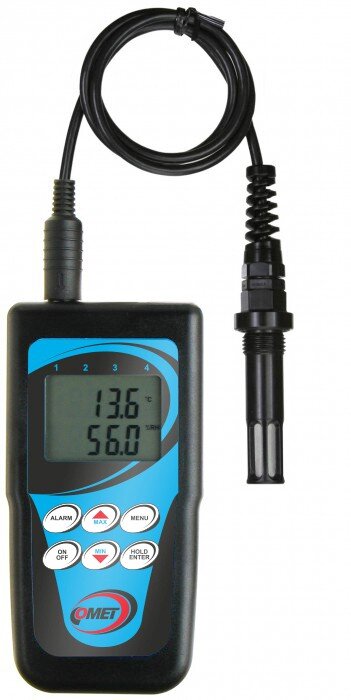

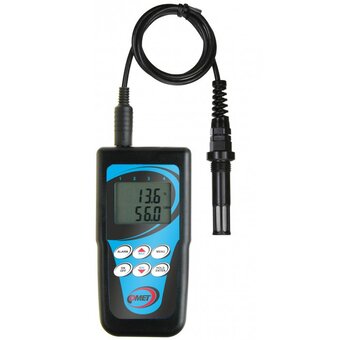

Súčasné zobrazenie teploty a relatívnej vlhkosti, po prepnutí zobrazenia teploty rosného bodu. So sondou na kábli 1 meter. Za príplatok je možné dodať sondu s dĺžkou kábla 2 alebo 4 metre.
Technické parametre:
Meraná veličina
- Teplota
- Relatívna vlhkosť
- Počítané veličiny (rosný bod…)
TEPLOTNÝ SENZOR
- Merací rozsah -30 až +105 °C
- Presnosť ±0,4 °C
- Rozlíšenie 0,1 °C
VLHKOSTNÝ SENZOR
- Merací rozsah 0 až 100 % RV
- Presnosť ±2,5 % RV od 5 do 95 % pri 23 °C
- Rozlíšenie 0,1% RV
ROSNÝ BOD
- Merací rozsah -50 až +80 °C
- Presnosť ±1,5 °C pri okolitej teplote T < 25 °C a RV >30 %
- Rozlíšenie 0,1 °C
- Meraná veličina Teplota + relatívna vlhkosť
- Typ konštrukcie Pre vlhkosť tlakového vzduchu do 2.5MPa
- Funkcia záznamu dát Nie
- Rozsah prevádzkových teplôt -10 to +60 °C
- Použitý senzor teploty odporový Ni1000/6180ppm
- Napájanie batérie 9V
- Typická životnosť batérie 4 mesiace
- Rozmery bez čidiel 141 x 71 x 27 mm, dĺžka sondy 135mm, priemer sondy 18mm
- Krytie IP20 prístroj, IP40 T+RH sonda
- Mechanické pripojenie sondy G1/2 s tesniacim krúžkom
- Dĺžka kábla sondy 1m (v základe), 2m alebo 4m (za príplatok)
- Hmotnosť vrátane batérií (bez sondy) cca 150 g
Balenie obsahuje:
- Kalibračný list od výrobcu (neakreditovane - s deklarovanými metrologickými nadväznosťami etalónov)
- Batéria 9V
- Návod na obsluhu
- Plastový prepravný kufrík
- Konektor na pripojenie vonkajšieho napájacieho adaptéra
