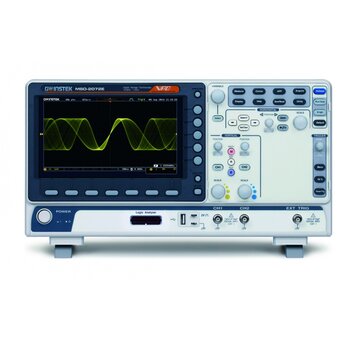

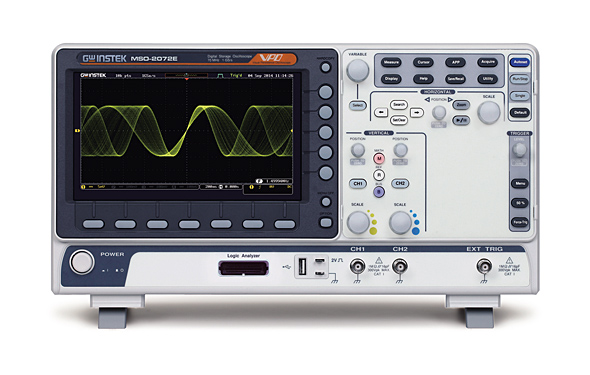

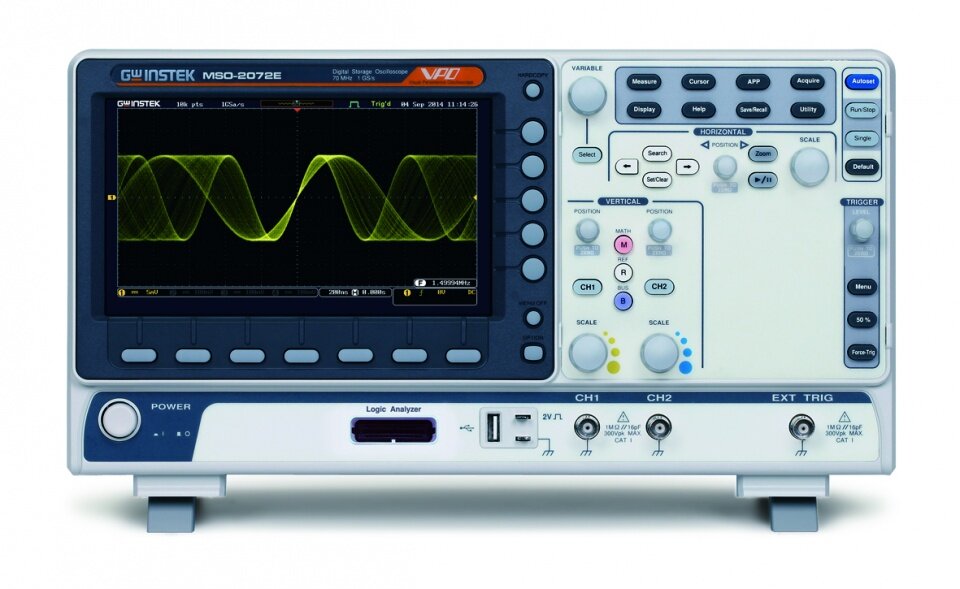

Multifunkčný osciloskop GW Instek MSO-2072E

    Dostupnosť:> ako 3 týždne
      Poslať dotaz
    Návod:AJ
    Záruka:24 mesiacov
    Výkonný dvojkanálový osciloskop MSO-2072E so zabudovaným 16 kanálovým logickým analyzátorom. Šírka pásma osciloskopu DC - 70 MHz, vzorkovanie 1 GSa/s, vnútorná pamäť až 10 M bodov na kanál, vertikálny rozsah 1 mV - 10 V, rozlíšenie 8 bitov. Viac ako 30 meracích funkcií, LCD 8“ displej, komunikačné rozhranie USB, Ethernet, Go-NoGo BNC.
    EN
    Návod iba v AJ
    1 157,70 € bez DPH1 400,81 € vrátane DPH

    Technické parametre

    ModelMSO-2072E
    Počet kanálov 2+ext
    Šírka pásma DC - 70 MHz
    Čas nábehu 5 ns
    BW limit 20 MHz
    Parametre osciloskopu
    Vert. rozlíšenie 8 bitov, 1 mv - 10 V/div
    Väzba AC, DC, GND
    Spracovanie signálu +, -, x, ÷, FFT, FFTrms, voliteľný výraz
    FFT okná Obdĺžnikové, Hamming, Hanning, Blackman-Harris
    Rozlíšenie časovej základne 1 ns/div - 100 s/div (1 - 2 - 5)
    Pre-trigger 10 div maximum
    Post-trigger 2 M div maximum
    Stabilita časovej základne +- 50 ppm pre interval > 1 ms
    Real Time vzorkovanie max. 1 GSa/s
    Režimy zberu dát normal, priemer (2 - 256 vzoriek), single, peak detekcia (typicky 2 ns), pamät 10 M bodov na kanál
    Spúšťanie
    Zdroj CH1, CH2, CH3, CH4, Line, Ext (ext iba pri dvojkanálových modeloch)
    Režim spúšťania Auto, Normal, Single
    Typ spúšťania Hrana, šírka pulzu, video, runt pulse, nábežná & zostupná hrana, oneskorenie, timeout
    Väzba AC, DC, potlačenie NF, potlačenie VF, potlačenie šumu
    Kurzory a merania
    Kurzory Amplitúda, čas, dostupné ohraničenie (gating)
    Automatické meracie režimy 36 Módov - Pk-Pk, max, min, amplitúda, high, low, stredná hodnota, RMS, plocha,
    frekvencia, perióda, doba nábehu a zostupu, fáza atď.
    Parametre logického analyzátora
    Vstupné kanály celkom 16 kanálov, D0 - D15
    Šírka pásma 200 MHz
    Pamäť záznamu 10 M bodov na kanál
    Vzorkovanie 1 GSa/s na kanál
    Spúšťanie Hrana, šírka pulzu, pattern, dekódovanie zberníc I2C, SPI, UART (RS232/422/485), CAN, LIN
    Maximálne vstupné napätie +40 V
    Všeobecné parametre
    Rozmery 384 x 208 x 127,3 mm; hmotnosť cca. 3 kg
    Pracovné podmienky Teplota 0 – 50 °C; vlhkosť < 80 % RH, < 41 % RH pre teploty nad 41 °C
    Displej 8" LCD 800 x 480 px, obnovovacia frekvencia 120 000 priebehov/s

    Balenie obsahuje

    • Napájací kábel
    • CD s užívateľským manuálom
    • Pasívne sondy (1 na kanál)
    • Sondu k logickému analyzátoru GTL-16E
