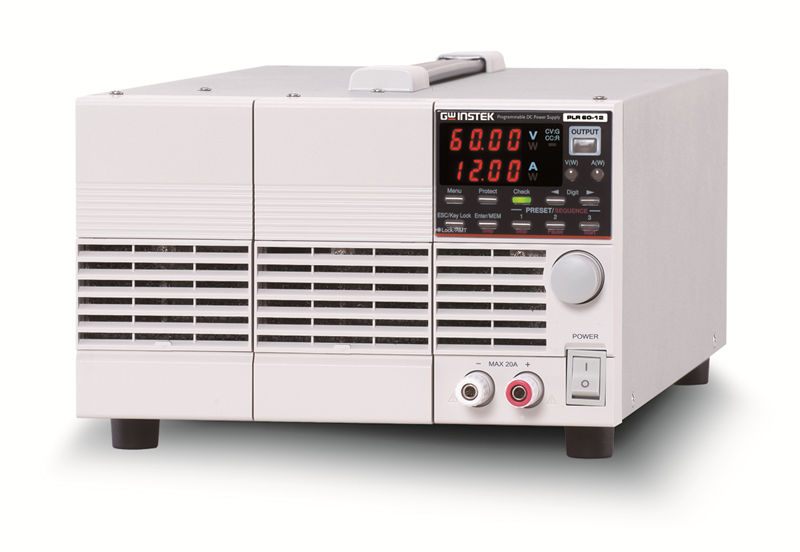

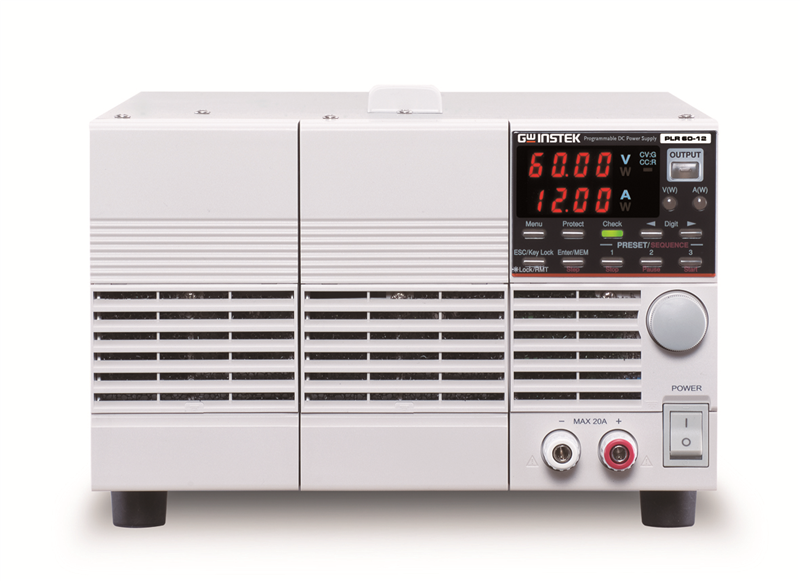

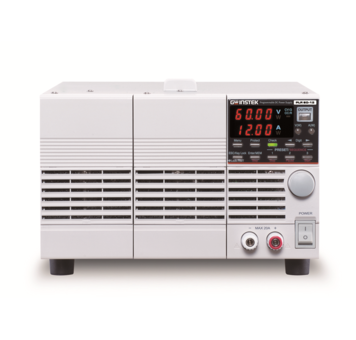

Programovateľný spínaný DC zdroj GW Instek PLR 36-20

    Dostupnosť:2-3 týždňe
    Návod:AJ
    Záruka:24 mesiacov
    Jednokanálový programovateľný jednosmerný zdroj PLR 36-20 s hybridným dizajnom. Výstupné napätie 0 – 36 V, výstupný prúd 0 – 20 A, výkon 720 W. Rýchla prechodová charakteristika 100 µs. Funkcia ochrany OVP, OCP, UVP, funkcia preset, timer a sekvenčný režim. Možnosť paralelného a sériového zapojenia viacerých zdrojov. Komunikačné rozhranie RS-232C, voliteľne GPIB/USB/LAN.
    EN
    Návod iba v AJ
    1 831,46 € bez DPH2 216,06 € vrátane DPH

    Technické parametre

    • Výstupné napätie 0 - 36 V DC; rozlíšenie 10 mV
    • Výstupný prúd 0 - 20 A DC; rozlíšenie 10 mA
    • Výstupný výkon 720 W
    • Zvlnenie a šum CV 0,5 mV RMS; CC 10 mA RMS
    • Doba ustálenia prechodovej charakteristiky (zmena záťaže 50% na 100%) - 100 µs
    • Paralelné spojenie až 3 zdrojov, sériové spojenie až 2 zdrojov
    • Funkcia ochrany OVP, OCP, UVP
    • Funkcia timer, preset až 3 nastavenia, sekvenčný režim
    • Režim CV a CC

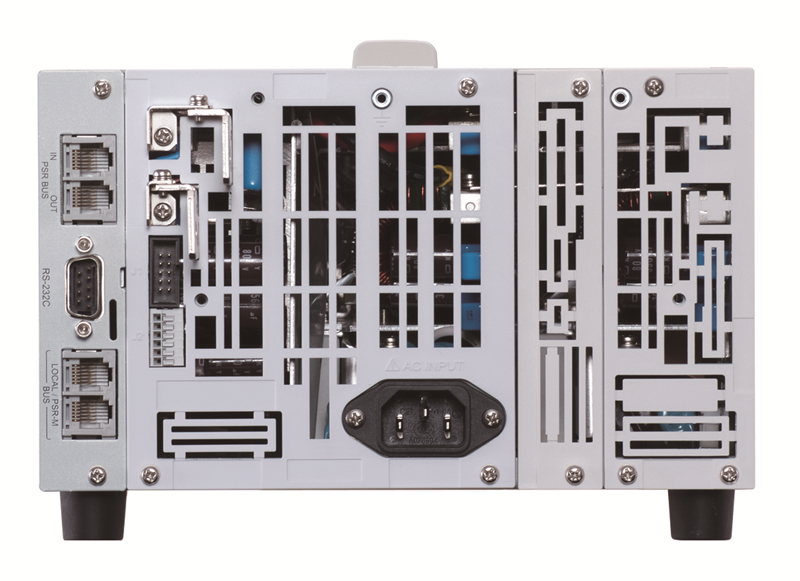

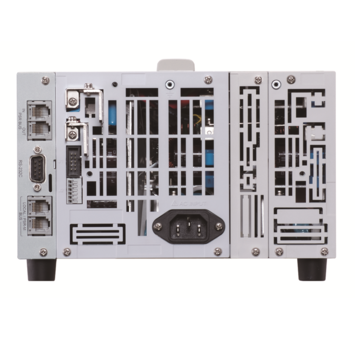

    • Rozhranie RS-232C, voliteľne GPIB/USB/LAN
    • Rozmery 139 x 210 x 415 mm; hmotnosť cca. 7,5 kg



    Obsah balenia

    • zdroj GW Instek PLR 36-20
    • CD s užívateľským návodom
    • Napájací kábel
    • Krytka zadnej strany prístroja a sada skrutiek



    Návod iba v anglickom jazyku.
    Záruka 24 mesiacov.





    DC zdroj GW Instek PLR 36-20

    Zdroj GW-Instek PLR 36-20 predstavuje zástupcu rady programovateľných spínaných jednosmerných zdrojov GW-instek PLR. Výkon zdroja je 720 W, zariadenie dodáva napätie v rozsahu 0 - 36 V DC a prúd v rozsahu 0 - 20 A DC. Séria PLR vychádza z hybridného návrhu komponentov zdroja. Zariadenia v sebe kombinujú prvky lineárnych a spínaných zdrojov. Spínaná časť zaisťuje kompaktné rozmery a hmotnosť prístroja, lineárna časť udržuje nízke zvlnenie 0,5 mV efektívneho napätia a rýchlejšiu prechodovú charakteristiku zdroja (100 µs pri zmene záťaže 50 na 100 %).

    doba ustalenia

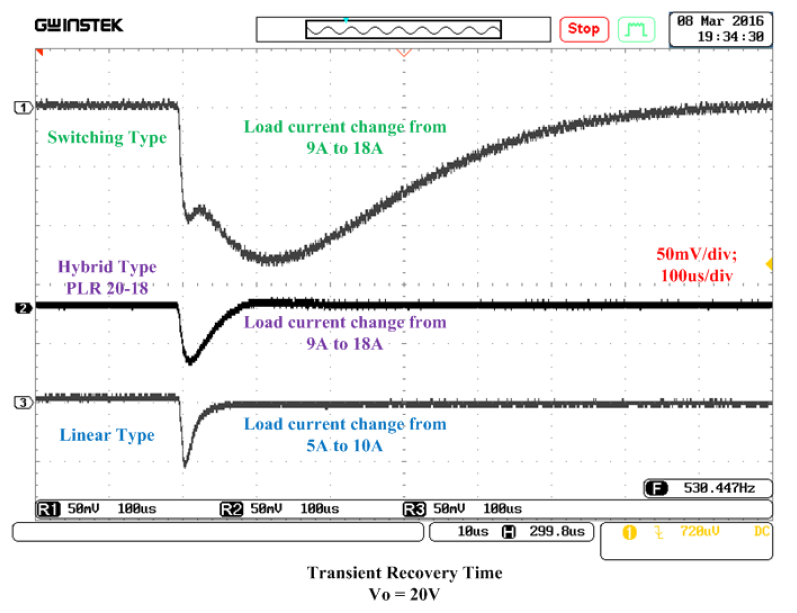

    Obrázok 1: Porovnanie prechodovej charakteristiky hybridného, lineárneho a spínaného zdroja

    Medzi funkcie zdroja patrí funkcia preset pre uloženie až 3 užívateľských nastavení pod 3 tlačidlami na čelnom paneli prístroja, funkcia CV/CC, bezpečnostné funkcie OVP, UVP, a OCP a sekvenčný režim pre generovanie časového priebehu výstupného napätia zo súboru CSV. Najkratšia doba kroku sekvencie je 1 s, maximálny počet krokov je 1000. Sekvenčný režim umožňuje testovať zariadenie pod rýchlo a neustále sa meniacim napätím. Funkcia timer poskytuje časovač na vypnutie výstupu zdroja po uplynutí nastavenej doby v rozmedzí 1 minúta až 1000 hodín 59 minút.

    Zdroje je možné prepojiť pre zvýšenie výstupného výkonu. PLR 36-20 umožňuje paralelné spojenie až 3 modelov na získanie vyššieho výstupného prúdu a sériové spojenie až 2 modelov na zvýšenie výstupného napätia. Modely rady PLR sú navrhnuté aj pre použitie v systémoch Rack, a sú konštrukčne navrhnuté s chladiacimi otvormi iba na prednej a zadnej strane prístroja.

    Rozhranie RS-232C a voliteľne GPIB & USB alebo USB & LAN umožňuje vzdialené ovládanie až 32 jednotiek. Dodávané rozhranie PLR-ARC slúži na ovládanie externým napätím/odporom a spĺňa požiadavky na použitie s PLC. Zdroje rady PLR sú ideálne na použitie vo výskumných a vývojových laboratóriách, vo vývoji a výrobe polovodičových zariadení, v automobilovom a rade iných priemyslov.
